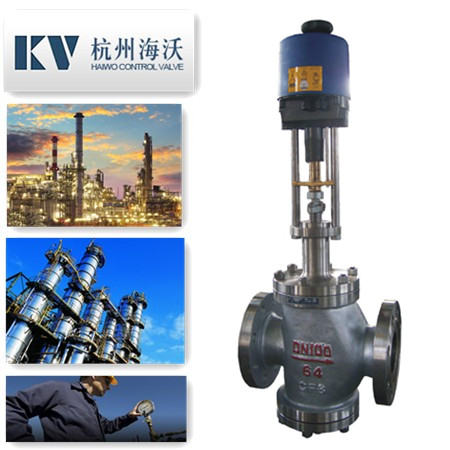

◆蒸汽電動減壓閥 概述

      壓力變送器根據測定的壓力反饋4-20mA.DC電流信號，在控制臺中與設定值比較，當兩者之差達到一定數值后，控制臺向電動減壓閥發出調節信號。而電動減壓閥的執行機構按此信號，使閥桿帶動閥芯產生位移，改變通過控制閥的流量，直到測試點壓力達到要求.從而達到自動控制壓力的目的。

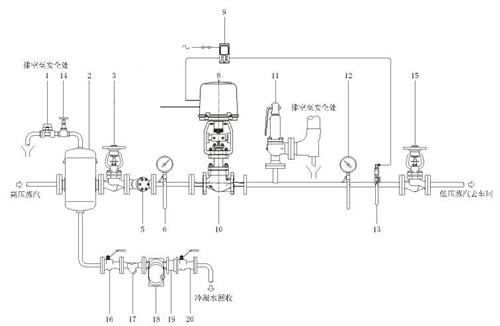

電動減壓站 部件描述

序號           部件                                 功能
1            排空氣閥             在起機時排除汽水分離器中的空氣
2          汽水分離器            保護系統不受濕蒸汽影響
3              切斷閥              切斷減壓閥的蒸汽供應
5              過濾器              保護減壓閥不受管道雜質損壞
6              壓力表              監測上游供給蒸汽壓力
8           電動執行器           驅動控制閥
9           智能控制器           調節控制閥的開度
10            控制閥              根據下游壓力調節蒸汽流量
11            安全閥              保護下游設備，避免超壓
12            壓力表              監測下游設定壓力
13         壓力感應器           將壓力信號轉變?yōu)殡娏餍盘栔量刂破?/span>
14            切斷閥              維修時切斷排空氣閥與管道的連接
15            切斷閥              在無負荷時設定減壓后的壓力
16 - 20 汽水分離器疏水閥組

◆蒸汽電動減壓閥 應用

      蒸汽電動減壓閥及減壓閥組主要應用于對蒸汽控制穩定性要求高的工藝場合；特別是流量變化較大，一臺閥無法同時滿足大流量和小流量的場合，通過計算選型會選用并聯的雙閥組來分程控制蒸汽已達到控壓穩壓的效果。
