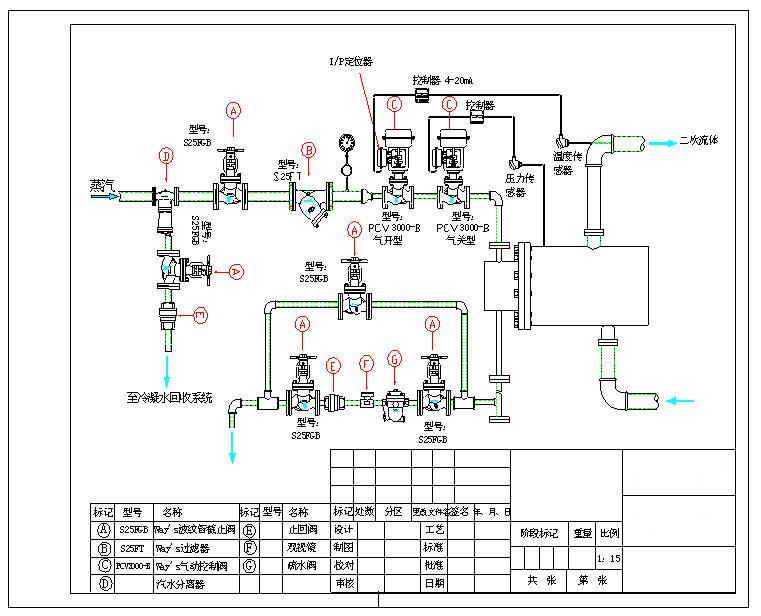

溫度調節閥系統應用之使用氣動調節閥的溫控式換熱器系統圖
溫度調節閥系統應用之使用氣動調節閥（電動調節閥）的溫控式換熱器系統圖
溫度調節閥系統應用之使用氣動調節閥的溫控式換熱器應用事項：
1、對于一些換熱器系統，為了既保證溫度準確，又避免因超壓引起冒頂事故等安全問題，建議采用在控制溫度的同時，另外控制壓力。對于氣動溫度調節閥或電動溫度調節閥采用溫度信號來控制，用4-20mA電流輸出，這樣可確保溫度非常準確。用氣動壓力調節閥組合或電動壓力調節閥組合來控制壓力，出于節能考慮，采用氣關型。采集壓力信號，繼電器輸出，起超壓保護作用。這樣兩個調節閥控制單元串聯，若壓力超過上限設定時，馬上可以切斷汽源。
2、因為飽和蒸汽的壓力和溫度在理論上是一一對應的，但在容積非常大的情況下，溫度會受介質流速、容器內不同部件不同金屬材質的換熱效率以及傳感器的安裝位置等因素影響，而無法確保換熱器內任一點的溫度都能及時均衡，而壓力信號則不受上述因素影響。所以對于容積很大的換熱器的控制方式也可調換使用，主控壓力，繼電器采集溫度信號。如石化行業50萬噸級以上的重油罐一般采用這種方式控制。
3、溫度調節閥選型時，一定要計算并確認閥門的Kv值（即調節閥的流量系數），否則很有可能造成溫度調節閥選擇過大或過小，尤其對于使用蒸汽作熱媒進行加熱的工況，更要慎重計算，否則很容易產生水錘、管線振動、控制不穩定等現象發生，原因如下：
1）當調節閥選型過大時，調節閥將長期處于低開度運行，這樣不僅使閥門本身密封面容易損害，還會造成大量蒸汽長期滯留于閥前，從而形成積水，在閥前疏水不及時的情況下，很容易產生水錘而使管線劇烈振動，對換熱器及管線設備造成損害。
2）當調節閥選型過小時，調節閥將長期處于全開狀態，從而失去了本身具備的調節功能，從而造成控制極不穩定，偏差會遠遠大于控制要求。
調節閥Kv值計算公式如下：
當P2>0.5P1時，Kv=
當P2≤0.5P1時，Kv=
P1——閥前絕壓,kgf/cm2 P2——閥后絕壓,kgf/cm2 ΔP——閥兩端壓差,kgf/cm2 GS——蒸汽流量，kg/h
溫度調節閥組合使用氣動調節閥的溫控式換熱器系統圖
