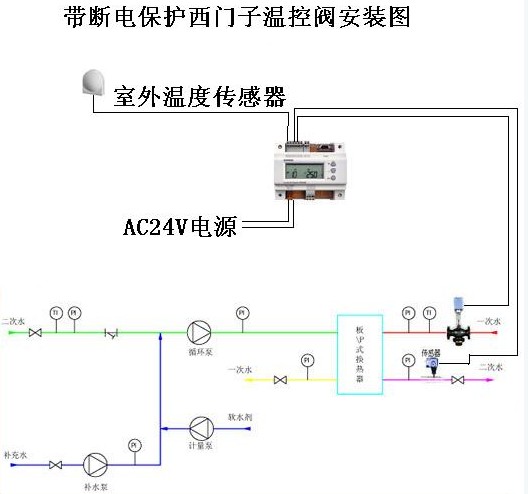

帶電保護的西門子電動溫度調節閥安裝圖如下所示：

整個系統由室外溫度傳感器、西門子溫度控制器、西門子溫度調節閥執行器、西門子原裝閥體或同種參數的國產閥體和傳感器以及循環泵等組成。
帶電保護的西門子電動溫度調節閥主要是通過傳感器將循環水溫度反饋給西門子溫度控制器，從而使控制器控制西門子溫控閥門執行器調節閥門的開閉，以達到控制溫度的效果。
如上圖所示我們先在西門子控制器中預先設定需要達到的溫度，然后室外溫度傳感器將室外溫度參數傳遞給控制器，另外控制器再接收到循環水系統傳感器傳遞過來的溫度參數，此時西門子控制器就能夠準確的判斷如何去操作西門子閥門執行器，當傳感器傳過來的溫度高于或低于預先設定的溫度時，就會由西門子溫度控制器控制西門子閥門執行器閉合或打開的大小，從而有效的控制溫度的降升。
