調節閥主要閥型淺析之—氣動高壓角形調節閥
1、氣動高壓角形調節閥結構與使用特點：
       將直通的閥體改為角形（相當于一個彎頭）閥體，單座調節閥就變成了角形閥，見圖4－20。該產品也是六十年代國內聯合設計的產品，其節流、受力形式完全同單座調節閥，它除了保留單座調節閥泄漏小、許用壓差小的特點外，同時還有如下特點：
      （1）流路簡單，具有“自潔”性能，可適用于不干凈介質場合，還可進一步改進為防堵角閥。
      （2）流阻小，具有雙座調節閥的流量系數（比單座調節閥大）。
      （3）需要角形連接的場合。
      （4）閥體易于鍛造毛坯，所以高壓調節閥通常采用角形閥。

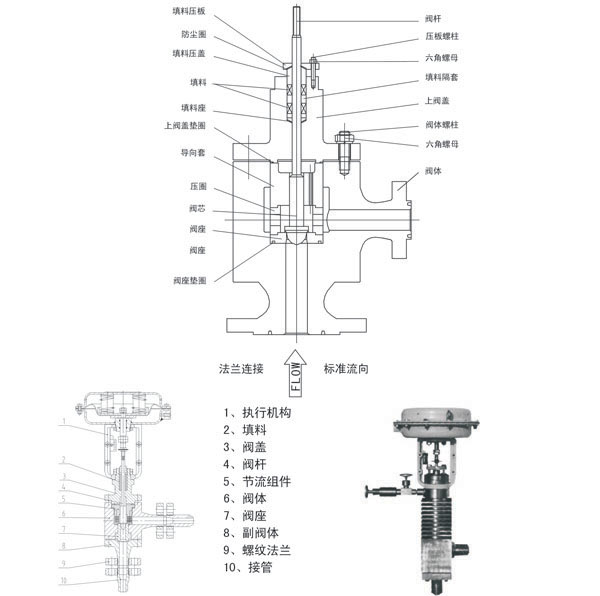

如圖4-20氣動高壓角形調節閥結構
