蒸汽管道溫度、壓力、流量分程控制系統
　　
　　一般來說，一臺調節器的輸出僅操縱一只氣動調節閥，若一只調節器去控制兩個以上的氣動薄膜調節閥并且是按輸出信號的不同區間去操作不同的氣動薄膜調節閥，這種控制方式習慣上稱為分程控制。
　　
　　　　圖1表示了分程控制系統的簡圖。圖中表示一臺調節器去操縱兩只氣動薄膜調節閥，實施（動作過程）是借助氣動薄膜調節閥上的閥門定位器對信號的轉換功能。例如圖中的A、B兩閥，要求A氣動薄膜調節閥在調節器輸出信號壓力為0.02～0.06MPa變化時，作閥得全行程動作，則要求附在A閥上的閥門定位器，對輸入信號0.02～0.06MPa時，相應輸出為0.02～0.1MPa，而B閥上的閥門定位器，應調整成在輸入信號為0.06～0.1MPa時，相應輸出為0.02～0.1MPa。按照這些條件，當調節器（包括電/氣轉換器）輸出信號小于0.06MPa時A閥動作，B閥不動；當輸出信號大于0.06MPa時，而B閥動作，A閥已動至極限；由此實現分程控制過程。
　　

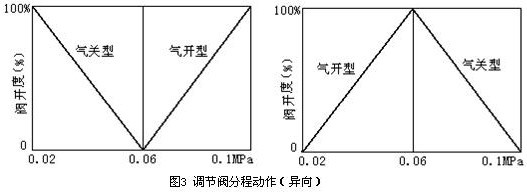

　　分程控制系統中，氣動薄膜調節閥的開閉形式，可分同向和異向兩種，見圖2和圖3。

　　
　　一般氣動薄膜調節閥分程動作采用同向規律的是為了滿足工藝上擴大可調比的要求；反向規律的選擇是為了滿足工藝的特殊要求。
