一、ZXX/ZXQ型氣動薄膜三通調節閥的概述：
　　
　　ZXX/ZXQ(ZJHX/ZJHQ)型新系列氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。
　　
　　氣動薄膜三通調節閥系列產品有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa；閥體口徑范圍DN25~200。適用流體溫度由-60℃~+450℃。泄漏量標準Ⅳ級。流量特性有直線、拋物線兩種。
　　

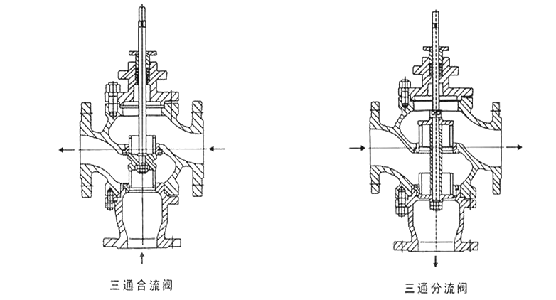

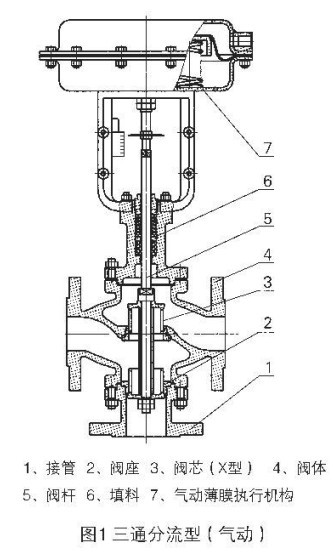

二、ZXX/ZXQ(ZJHX/ZJHQ)型新系列氣動薄膜三通調節閥結構：
　　
三、ZXX/ZXQ型氣動薄膜三通分流/合流調節閥執行機構作用方式分為：
　　　　
　　1、正作用：氣關式-----B型
　　
　�。ó�(dāng)信號壓力增大時閥位向下位移）；
　　
　　2、反作用K型：氣開式-----K型
　　
　�。ó�(dāng)信號壓力增大時閥位向上位移）。
