氣動薄膜單座調節閥的工作原理及型號編制：
　　
一、氣動薄膜單座調節閥的概述：
　　
　　氣動薄膜單座調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
　　
　　氣動薄膜單座調節閥系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20～200。適用流體溫度由-200℃～+560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
　　
二、氣動薄膜單座調節閥的工作原理及特點：
　　
　　*標準型工作溫度-20~+200℃,泄漏量等級為IV級
　　
　　*散熱型閥蓋增設散熱片,可用于介質溫度-60~+450℃的場合
　　
　　*波紋管密封型對上下移動的閥桿形成完全的密封,堵絕流體外漏
　　
　　*低溫型采用長頸閥蓋加波紋管封密結構可用于-196℃的深冷場合
　　
　　*調節切斷型軟密封結構閥芯達VI級泄漏標準(微氣泡級)
　　
　　*型夾套保溫型帶用不銹鋼保溫夾套,用于流體冷卻后易結晶\凝固造成堵塞的場合
　　
　　*襯塑型單座調節閥與流體接觸部位襯有F46,填料部位采用聚四氟乙烯波紋管密封,特別適用于強腐蝕介質的自動控制.
　　

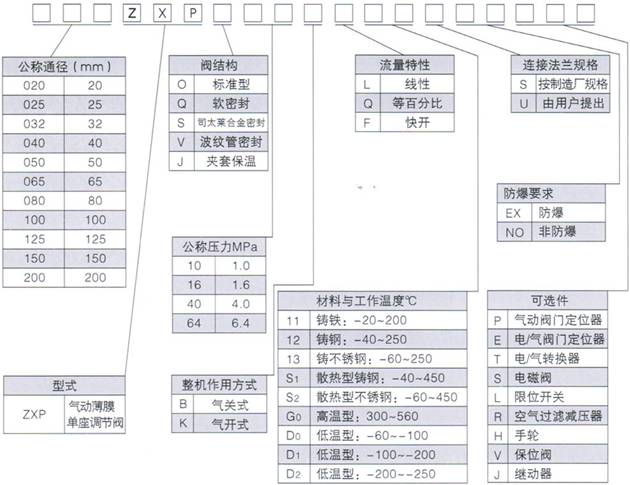

三、氣動薄膜單座調節閥的型號編制：
　　
四、氣動薄膜單座調節閥的其它型號：
　　
　　1、ZMAP-16/25/40/64/100
　　
　　2、ZMBP-16/25/40/64/100

        3、ZJHP-16/25/40/64/100K、

        4、ZJHP-16/25/40/64/100B
