氣動（電動）比例式調節閥應用于氣體、蒸汽壓力精確控制系統：
　　

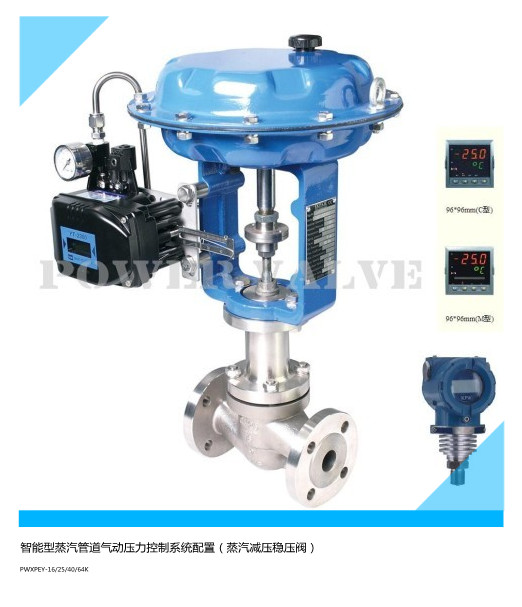

　　一、氣動比例式調節閥壓力控制配置：
　　

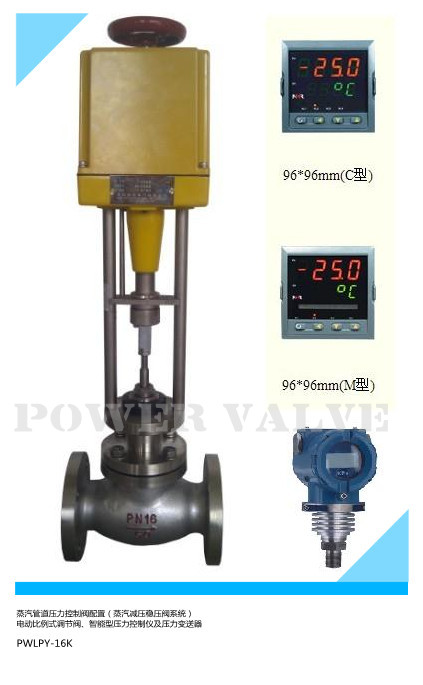

　　二、電動比例式調節閥壓力控制配置：
　　
　　三、氣動（電動）比例式調節閥壓力控制組件配置特點：
　　
　　1、氣動薄膜比例式調節閥工作原理：
　　
　　氣動薄膜比例式調節閥是以壓縮空氣為動力源，以氣動薄膜或氣動活塞式為執行器，并借助于電氣閥門定位器（或智能閥門定位器）、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。氣動薄膜比例式調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。
　　
　　氣動薄膜比例式調節閥動作分氣開型和氣關型兩種。氣開型(AirtoOpen)是當膜頭上空氣壓力增加時，閥門向增加開度方向動作，當達到輸入氣壓上限時，閥門處于全開狀態。反過來，當空氣壓力減小時，閥門向關閉方向動作，在沒有輸入空氣時，閥門全閉。
　　
　　故有時氣開型閥門又稱故障關閉型(FailtoCloseFC)。氣關型(AirtoClose)動作方向正好與氣開型相反。當空氣壓力增加時，閥門向關閉方向動作;空氣壓力減小或沒有時，閥門向開啟方向或全開為止。故有時又稱為故障開啟型(FailtoOpenFO)。氣動薄膜比例式調節閥的氣開或氣關，通常是通過執行機構的正反作用和閥態結構的不同組裝方式實現。
　　
　　氣動薄膜比例式調節閥結構特點：
　　
　　* 標準型工作溫度-20~+200℃,泄漏量等級為IV級
　　
　　* G型 散熱型閥蓋增設散熱片,可用于介質溫度-60~+450℃的場合
　　

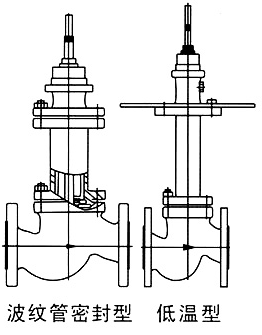

　　* V型 波紋管密封型對上下移動的閥桿形成完全的密封,堵絕流體外漏
　　
　　* D型 低溫型采用長頸閥蓋加波紋管封密結構可用于-196℃的深冷場合
　　
　　* Q型 調節切斷型軟密封結構閥芯達VI級泄漏標準(微氣泡級)
　　
　　* J型 型夾套保溫型帶用不銹鋼保溫夾套,用于流體冷卻后易結晶\凝固造成堵塞的場合
　　
　　* F型 襯塑型單座調節閥與流體接觸部位襯有F46,填料部位采用聚四氟乙烯波紋管密封,特別適用于強腐蝕介質的自動控制.
  　　
　　2、電動比例式控制閥工作原理：
　　
　　電動比例式控制閥接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
　　
　　電動比例式控制閥系列產品公稱通徑由20至300mm，公稱壓力有1.6、2.5、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA .DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。
　　
　　電動比例式控制閥結構特點：
　　
　　·閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
　　
　　·可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
　　
　　·電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
　　
　　·調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
　　
　　·伺服放大器采用深度動態負反饋，可提高自動調節精度。
　　
　　·電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC。
　　
　　·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
　　
　　·波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
