自力式壓力調節閥的工作原理及壓力平衡補償原理

一、自力式壓力調節閥的工作原理：

自力式壓力調節閥設定點壓力通過導壓管傳遞到執行機構，使執行機構動作并與彈簧建立一個動態平衡，當設定點壓力發生變化時，平衡被破壞，彈簧產生一個力，閥芯上下移動，從而使設定點壓力重新回到設定值。

二、自力式壓力調節閥的整機作用方式：

壓閉型（B）型：控制閥后壓力的調壓閥，其初始位置的閥芯處于開啟位置，當閥后壓力升高，閥開度逐漸減小，直至閥后壓力穩定在要求的給定值。

壓開型（K型）：控制閥前壓力的調壓閥，其初始位置的閥芯處于關閉位置，當閥前壓力逐漸升高，閥逐漸打開，直至閥前壓力穩定在要求的給定值。

差壓型（C型）：控制兩點差壓恒定的調節閥，常用于控制兩種物料的配比或兩點保持一個恒定的差壓。

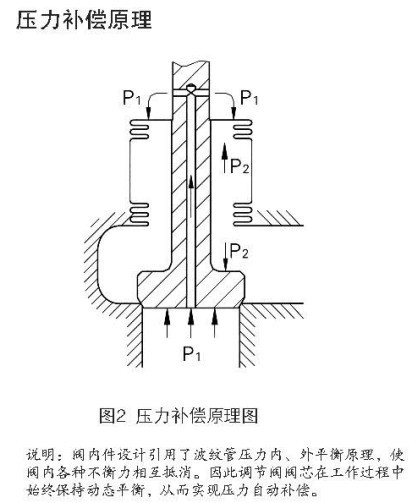

三、自力式壓力調節閥的壓力平衡補償原理：
