氣動活塞三段式切斷球閥是在氣動活塞式切斷球閥的基礎上設計的。閥體部分與氣動活塞式切斷球閥相似；主要差別在于執行機構的設計與操作上。氣動活塞三段式切斷球閥的執行機構可以實現從全開、半關和全關；或者從全關、半開和全開的動作過程；適合使用在加料和放料快結束的時候，需要一定的小流量（相對于全開時的流量）控制場合。
                                                                        　　
　　                                                                               圖1氣動活塞三段式切斷球閥
　　
一、三段式氣動執行器的型式：
　　

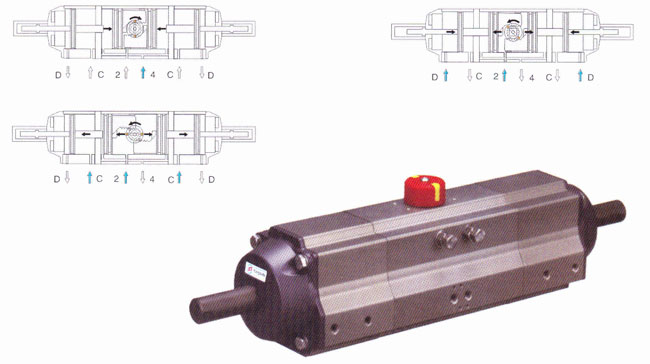

　　                                                          圖2三段式氣動執行器的結構示意圖
　　
　　三位置氣動執行器有二種型號0°-45°-90°和0°-90°-180°，在氣口“2”進氣后活塞向兩端運動被兩端設計有輔助活塞產生機械限制來實現中間位置的，可直接利用外面兩端調節螺栓很容易調節中間位置角度，如20°、30°、50°、75°和95°、120°、130°、150°、175°等。
　　

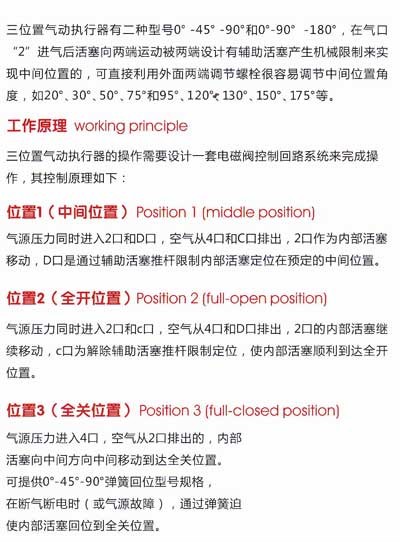

二、三段式氣動執行器的工作原理：
