VQE/VXE型導熱油專用高溫電動三通調節閥是專為印染、化纖、橡塑、化工、印刷等各行業中的導熱油溫度控制配套使用而開發的產品。該產品是消化吸收國外著名公司產品的先進技術，采用了不銹鋼波紋管和石墨填料雙重密封結構。故能有效地使管道中介質與外界隔絕，大大提高了產品密封的使用安全和可靠性，同樣也適用于化工、石油、制藥等行業中的劇毒的、貴重的、易揮發的和易滲透的介質調節。

       電動執行機構接受4～20mA控制信號或開關控制信號，改變閥門的開度，同時將閥門開度的隔離信號反饋給控制系統實現。

VQE/VXE型導熱油專用電動(分流/合流)三通調節閥標準規格
閥體型式	三通鑄造閥
公稱通徑	DN20~DN300
公稱壓力	國標：PN1.6、2.5、4.0、6.4、美標ANSI150、300、600
連接形式	法蘭式（標準型）、螺紋、焊接（需用戶指定）
法蘭標準	JIS��ANSI��GB��JB��HG等
密封面型式	PN16為凸面；PN40、64、100為凹凸面,閥體為凹面。
閥體材質	ZG230-450、ZG1Cr18Ni9、WCB、CF8、CF8M、CF3M
結構形式	標準型工作溫度-20~+250℃,泄漏量等級為IV級
	散熱型閥蓋增設散熱片,可用于介質溫度-40~+560℃的場合
	波紋管密封型對上下移動的閥桿形成完全的密封,堵絕流體外漏
壓蓋形式	螺紋式或壓板式
密封填料	V型聚四氟乙烯填料、柔性石墨填料
墊片	F4/改性F4;不銹鋼+石墨
閥內組件
閥芯形式	圓筒薄壁窗口型閥芯導向
流量特性	三通線性或拋物線V型缺口閥芯
閥芯材質	1Cr18Ni9Ti 、CF8、CF8M、CF3M以上+PTFE或+司鈦萊合金堆焊
泄漏量	軟密封VI級、硬密封IV級、司鈦萊合金堆焊V級























氣動多彈簧式薄膜執行機構（詳見第頁）		防護/防爆等級電動執行機構（詳見第頁）
閥作用形式	正作用-氣關式FO、反作用-氣開式FC、 失氣閥位保持FL	閥作用形式	正作用-電關式FO、反作用-電開式FC、失信號閥位保持FL
膜片材料	丁晴橡膠夾增強滌綸織物	控制動作	4~20mA比例控制或ON-OFF控制
彈簧量程	20~100Kpa ; 40~200Kpa ; 80~240KPa	電源	單相AC220V±10%，50HZ 三相AC380V±10%，50HZ（需指定）
供氣壓力	0.14、0.25、0.28、0.40MPa	輸入信號	DC4~20 mA ; DC0~10mA; DC1~5V 須選擇輸入信號斷時調節閥的位置 （保位、全開、全關）
信號接口	內螺紋M16*1.5、M10*1、Rc1/4	輸出信號	DC4~20 mA ; DC0~10mA
環境溫度	-20~+90℃	環境溫度	-20~+70℃
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等	電源	單相AC220V±10%，50HZ 三相AC380V±10%，50HZ（需指定）

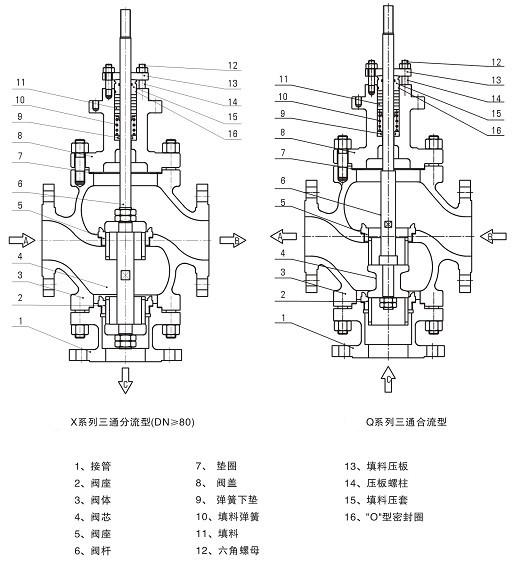

VQE/VXE型導熱油專用高溫電動三通調節閥:
