氣動薄膜角型調節閥的選型

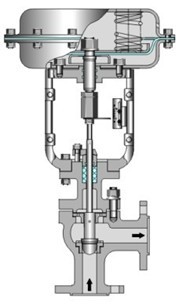

氣動薄膜角型調節閥
氣動薄膜角型調節閥有頂部導向型和套筒導向型兩種結構，閥體結構緊湊，體積小，結構簡單；流量特性曲線精度高，閥芯導向面積大，抗震性好，是一種能適應多種苛刻工況條件的調節閥。更適用于高粘度，含懸浮物和顆粒狀流體的場合，或用于要求直角配管的地方。
|
氣動薄膜角型調節閥標準規格
|
||
|
公稱通徑
|
DN20~DN100
|
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4、10 MPa ANSI150、300、600
|
|
|
連接形式
|
法蘭式（標準型）、螺紋、焊接（需用戶指定）
|
|
|
閥體材質
|
WCB、WC6、WC9、CF8、CF8M、CF3、CF3M
|
|
|
結構形式
|
標準型工作溫度-20~+250℃
|
|
|
散熱型閥蓋增設散熱片,可用于介質溫度-60~+560℃的場合
|
||
|
波紋管密封型對上下移動的閥桿形成完全的密封,堵絕流體外漏
|
||
|
夾套保溫型用于流體冷卻后易結晶\凝固造成堵塞的場合
|
||
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料、石墨+因科鎳絲填料
|
|
|
閥內組件
|
||
|
閥芯形式
|
柱塞型、雙密封面平衡式
|
|
|
流量特性
|
修正等百分比特性、修正線性特性
|
|
|
閥芯材質
|
1Cr18Ni9Ti 、CF8、CF8M、CF3M以上+司鈦萊合金堆焊
|
|
|
泄漏量
|
軟密封VI級、硬密封IV級、司鈦萊合金堆焊V級、VI級
|
|
|
其它
|
若閥門可能產生空化、汽蝕，建議選用套筒調節閥；
若閥門可能產生閃蒸，建議選用縮腔型，閥芯及閥座堆焊硬質合金
|
|
|
執行器選型
|
多彈簧直行程氣動薄膜執行器、活塞式直行程氣動執行器
|
|

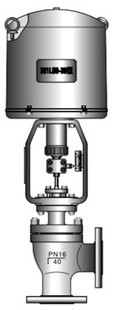

電動角型調節閥的選型
|
3810L調節型、3410L開關型、3810X、3410X防爆型電動執行機構技術參數
|
|||||||
|
型號
|
3810L調節型、3410L開關型、3810X防爆調節型、3410X防爆開關型
|
||||||
|
閥作用形式
|
正作用-電關式FO、反作用-電開式FC、失電失信號或失信號閥位保持FL
|
||||||
|
電源電壓
|
220V.AC 50HZ、380V.AC 50HZ、DC24V
|
||||||
|
輸入輸出信號
|
輸入信號：DC4~20mA或DC1~5V；輸出信號：DC4~20mA
|
||||||
|
輸出推力(N)
|
2000
|
3000
|
5000
|
6500
|
10000
|
16000
|
|
|
額定行程L(mm)
|
30
|
60
|
100
|
||||
|
信號接口
|
2-PF(G1/2)
|
可安裝保護套管PF3/4(G3/4)
|
|||||
|
環境溫度
|
普通型：-10~+60℃；防爆型：-10~+40℃
|
||||||
|
相對濕度
|
普通型：95%以下；防爆型：45%~85%
|
||||||
|
防護及防爆等級
|
IP65/IP67 、Exd II BT4、Exd II CT4（由客戶指定）
|
||||||
