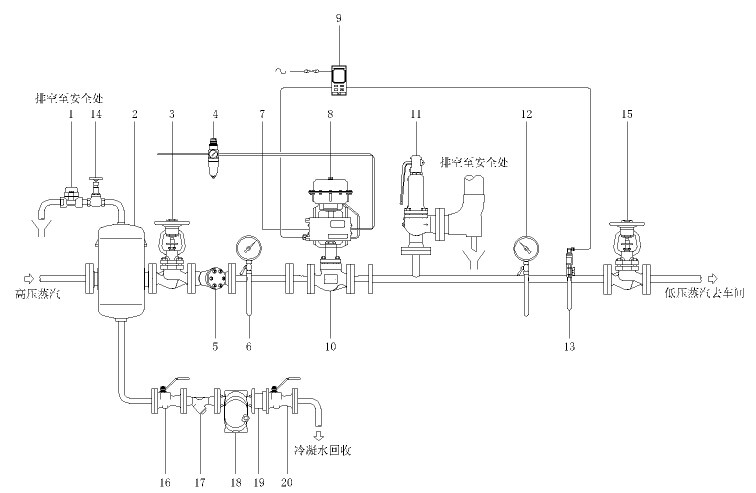

序號

部件

功能

1

排空氣閥

在起機時排除汽水分離器中的空氣

2

汽水分離器

保護系統不受濕蒸汽影響

3

截止閥

切斷減壓閥的蒸汽供應

4

空氣調節器

調節供給閥門定位器的壓縮空氣壓力

5

過濾器

保護減壓閥不受管道雜質損壞

6

壓力表

監測上游供給蒸汽壓力

7

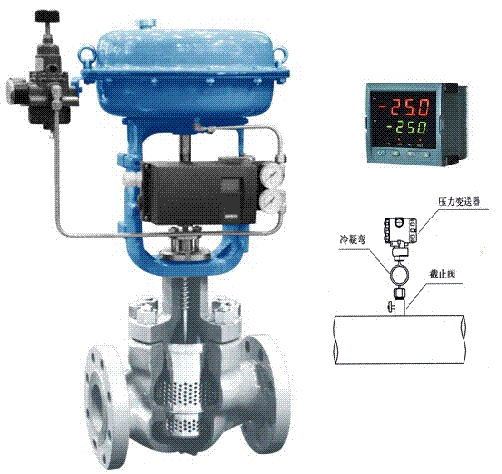

閥門定位器

根據負荷調節閥門開度

8

氣動執行器

驅動控制閥

9

電子控制器

調節控制閥的開度

10

控制閥

根據下游壓力調節蒸汽流量

11

安全閥

保護下游設備，避免超壓

12

壓力表

監測下游設定壓力

13

壓力感應器

將壓力信號轉變?yōu)殡娏餍盘?hào)至控制器

14

切斷閥

維修時切斷排空氣閥與管道的連接

15

切斷閥

在無負荷時設定減壓后的壓力

16~20

汽水分離器疏水閥組
