儲罐氮封閥選型及氮封閥管徑的選擇

一、氮封閥簡介：

       在儲罐應用中，氮封閥是用來保護儲罐，防止在物料泵出時或儲罐氣體冷凝時造成的真空將儲罐抽癟。大多數氮封系統是由幾個控制閥組合而成，或由自力式調節閥代替。但我們的系列氮封閥并不是一個減壓控制閥，它是我們的專業工程師根據對儲運系統罐區的深入了解及多年的應用經驗，專門為儲罐設計的氮封系統。

二、氮封閥結構簡圖及組成

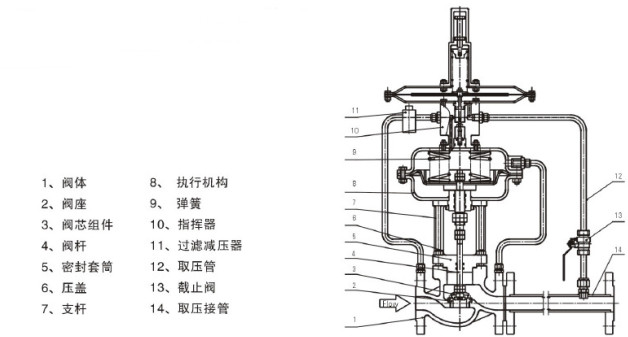

1、供氮閥的結構簡圖及組成：

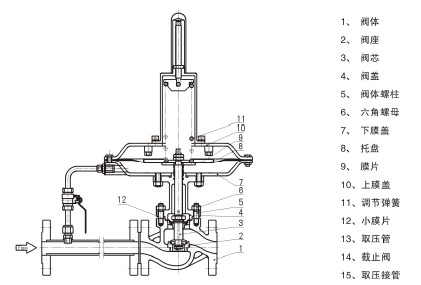

 2、泄氮閥的結構簡圖及組成：



三、氮封閥選型注意事項：

          根據以上結構組圖可以看出，氮封閥的供氮和泄氮內部中應用到較多橡膠材質，故在選型設計時應詳細確定儲罐物料與橡膠材質的性質，提高氮封閥在實際安裝使用過程中的壽命和功能；

           我公司根據現場工藝情況及多年配套經驗，提供了多種有針對性的內部材料可供選擇：

閥體材質	WCB  、 304   、  316  、   316L
內件材質	304  、   316  、   316L
密封件材質	FKM(氟橡膠)  、    NBR(丁晴橡膠)  、  EPDM(乙丙橡膠)
