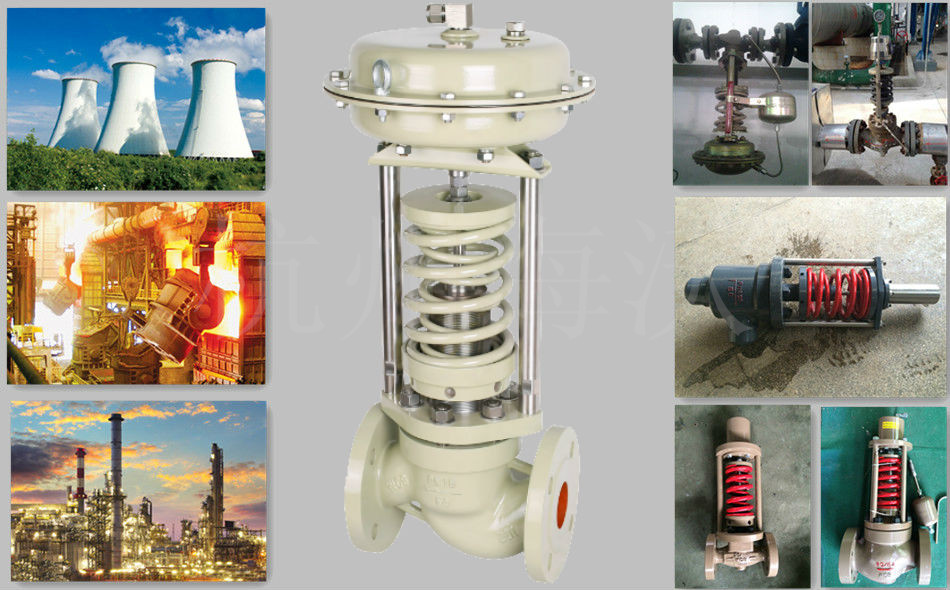

蒸汽減壓閥
◆蒸汽減壓閥 概述：
蒸汽減壓閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。蒸汽減壓閥具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于蒸汽減壓穩壓或泄壓穩壓的自動控制。
蒸汽減壓閥系列產品有單座(P 型)、套筒(M 型)、雙座(N型 )三種結構；蒸汽減壓閥執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。
蒸汽減壓閥產品公稱壓力等級有PN1.6、4.0、6.4；閥體口徑范圍DN20~400；泄漏量等級有II級、Ⅳ級和VI級三檔；流量特性為快開；蒸汽減壓閥壓力分段調節從15~2500kPa。
◆蒸汽減壓閥 特點：
·蒸汽減壓閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
·壓力分段范圍細且互相交叉，調節精度高。
·壓力設定值在運行期間可連續設定。
·對閥后壓力調節，閥前壓力與閥后壓力之比為10:1~10:8。
·橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
·采用壓力平衡機構，使調節閥反應靈敏、控制精確。
◆蒸汽減壓閥 主要技術參數和性能指標：
|
公稱通徑 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||||||||||
|
額定流量系數 Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
||||||||||
|
額定行程 (mm)
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
60
|
70
|
||||||||||||||
|
公稱壓力 PN(MPa)
|
1.6 、 4.0 、 6.4
|
||||||||||||||||||||||
|
壓力調節范圍 (kPa)
|
15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260
240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560
540 ～ 620
600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500
|
||||||||||||||||||||||
|
流量特性
|
快開
|
||||||||||||||||||||||
|
調節精度 ( ％ )
|
± 5
|
||||||||||||||||||||||
|
使用溫度 ( ℃ )
|
≤ 350
|
||||||||||||||||||||||
|
允許
泄漏量
|
硬密封 (l/h)
|
單座：≤ 10 -4 閥額定容量 (IV 級 ) ；雙座、套筒≤ 5X10 -3 閥額定容量 (II 級 )
|
|||||||||||||||||||||
|
軟密封 (ml/h)
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.7
|
4.0
|
6.75
|
11.10
|
16.0
|
|||||||||||||
|
減壓比
|
最大
|
10
|
|||||||||||||||||||||
|
最小
|
1.25
|
||||||||||||||||||||||

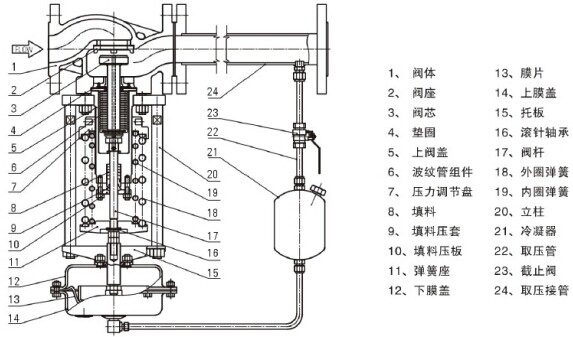

◆蒸汽減壓閥 內部結構簡圖：

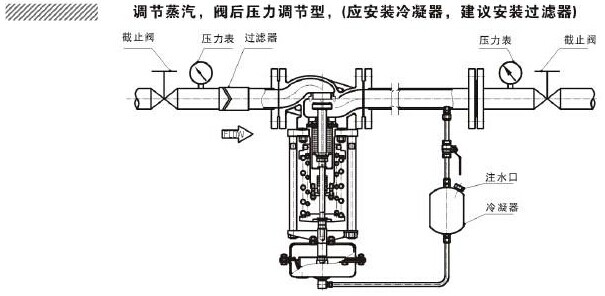

◆蒸汽減壓閥 典型安裝示意圖：
◆蒸汽減壓閥 訂貨須知：
訂貨時請用戶提供以下資料：
•公稱壓力PN(MPa)
•公稱通徑DN(mm)
•飽和蒸汽或者過熱蒸汽
•介質溫度
•入口端壓力及波動范圍
•壓力設定點及調節范圍
•閥后每小時最大、正常、最小用汽量（t/h或kg/h）

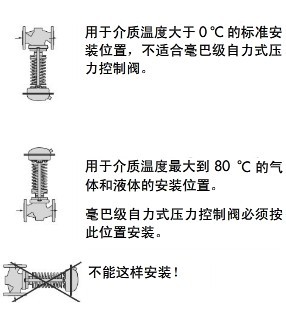

◆蒸汽減壓閥 安裝注意事項：
1、不能將支撐直接加在閥門或執行機構上；
2、如果裝有旁通管道，則旁通管道必須在閥后取壓點的下游連接，旁通管道要安裝截止閥；
3、在自力式蒸汽減壓閥與取壓點之間的管段上不能安裝任何儀表（如自力式溫度控制閥或截止閥）；
4、自力式蒸汽減壓閥后應盡量保持一定的直管段；
