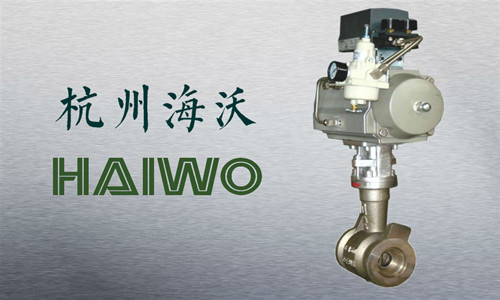

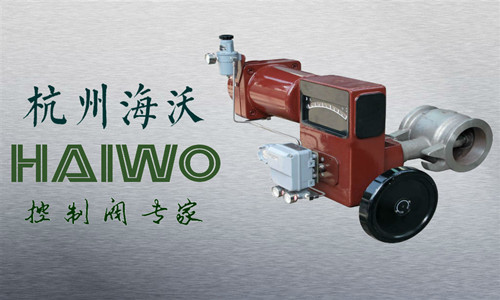

◆氣動薄膜偏心旋轉調節閥 產品概述
ZSRF型氣動薄膜偏心旋轉調節閥又叫凸輪撓曲閥。是一種弓形截球體球閥。由于該閥存在凸輪偏心，使氣動裝置在帶動閥關閉件從開啟到關閉過程中，作用在閥座上的密封力逐漸增加，使閥門關閉件的球形表面與閥座密封面由完全脫離至接觸，并逐漸增大其密封比壓，直至完全密封，反之亦然。這就大大改善了普通球閥的密封狀況和密封效果，為在球閥上使用硬質密封材料(如各種金屬及硬質合金等)創造了有利條件，并且為在高溫高壓以磨損嚴重的場合使用球閥開辟了路徑。此外，該閥由于采用了弓形截球體及對夾式連接，省去了一對法蘭，所以重量輕。另外該閥流通能力大，比單座和雙座式調節閥分別大50％和20％以上。該閥調節性能好，流量特性為修正等百分比(介于等百分比和線性之間)。因此偏心旋轉閥已大量用作氣動調節閥使用，其次還當作耐沖刷耐磨蝕應用于含固體物料及高溫、高壓場合。
◆氣動薄膜偏心旋轉調節閥 產品特點
1、填料函采用球閥類似結構，密封效果比直行程閥好得多。流經閥門的介質易于被填料密封。
2、流路簡單、流暢、流阻小，且正反方向都可以。
3、使用溫度范圍大。閥體與閥蓋整體鑄造。若采用長頸閥蓋，加上散熱片，使用溫度可為-40～450℃(此時閥座采用金屬密封)。
4、可調比大。閥芯與閥座完全閉合后定位(注意：裝配或維修閥芯時，閥芯與兩軸之間要有一定的間隙)，而后再用壓圈、鎖圈固定。此時由于閥芯與閥座緊密接觸，閥桿產生撓曲變形，迫使閥芯緊壓在閥座上。故可以調節的最小流量值小。可調比為R=100。
5、閥芯在開啟或閉合的過程中，不像O形球閥那樣閥芯與閥座始終緊密接觸，故在同樣工況下要求執行機構的力矩小。不但節能而且對閥芯與閥座磨損小。
6、閥芯與閥座閉合瞬間有剪切作用，可以切斷介質纖維，自動掃清閥座上固體顆粒，故偏心旋轉閥特別可用在含纖維、固體顆粒及不清潔的介質中。
◆氣動薄膜偏心旋轉調節閥 規格與技術參數：
|
通徑
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
Kv
|
12
|
30
|
58
|
75
|
120
|
190
|
300
|
480
|
930
|
1200
|
1900
|
|
公稱壓力
|
PN6.4MPa
|
||||||||||
|
流量特性
|
修正等百分比
|
||||||||||
|
溫度℃
|
常溫型-20～180；中溫型-40～450
|
||||||||||
|
允許壓差
|
6.4
|
6.4
|
5.2
|
6.4
|
5.4
|
3.25
|
2.5
|
1.5
|
1.2
|
1.0
|
0.8
|
|
泄漏量等級
|
軟密封Ⅵ級 硬密封Ⅳ級(GB/T4213-92)
|
||||||||||
|
閥芯轉角
|
50°
|
||||||||||
|
氣源壓力
|
0.4～0.6 MPa
|
||||||||||
◆氣動薄膜偏心旋轉調節閥 主要零件材料
|
零件
名稱
|
材料
|
零件
名稱
|
材料
|
|
閥體
|
ZG230-450、ZG1Cr18Ni9Ti
|
閥座
|
增強聚四氟乙烯、1Cr18Ni9Ti堆焊司鈦萊合金
|
|
閥軸
|
2Cr13、1Cr18Ni9Ti、17-49H
|
支架
|
ZG230-450
|
|
閥芯
|
ZG230-450、ZG1Cr18Ni9Ti
|
填料
|
聚四氟乙烯、柔性石墨
|
◆氣動薄膜偏心旋轉調節閥 規格尺寸
|
DN
|
A
|
L
|
H1
|
D
|
D1
|
N-φ
|
H
|
|
25
|
225
|
100
|
70
|
φ140
|
φ100
|
4-18
|
250
|
|
32
|
115
|
80
|
φ155
|
φ110
|
4-23
|
250
|
|
|
40
|
115
|
85
|
φ170
|
φ125
|
4-23
|
290
|
|
|
50
|
125
|
90
|
φ180
|
φ135
|
4-23
|
290
|
|
|
65
|
377
|
143
|
105
|
φ205
|
φ160
|
8-23
|
350
|
|
80
|
165
|
110
|
φ215
|
φ170
|
8-23
|
350
|
|
|
100
|
195
|
130
|
φ250
|
φ200
|
8-24
|
420
|
|
|
125
|
403
|
210
|
150
|
φ295
|
φ240
|
8-30
|
460
|
|
150
|
230
|
150
|
φ345
|
φ280
|
8-32
|
480
|
|
|
200
|
245
|
160
|
φ405
|
φ345
|
12-32
|
510
|
|
|
250
|
300
|
240
|
φ470
|
φ400
|
12-38
|
620
|
|
|
300
|
616
|
340
|
270
|
φ530
|
φ460
|
16-38
|
700
|
法蘭標準：JB/T79-94，PN6.4MPa，連接方式：對夾(可根據用戶要求特殊制造)
◆氣動薄膜偏心旋轉調節閥 附件選配
1、電氣閥門定位器、空氣過濾減壓器(氣源處理三聯件)
2、電磁閥(電壓、是否防爆)
3、限位開關(回訊器)、閥位傳送器
4、保位閥
5、手輪
|
