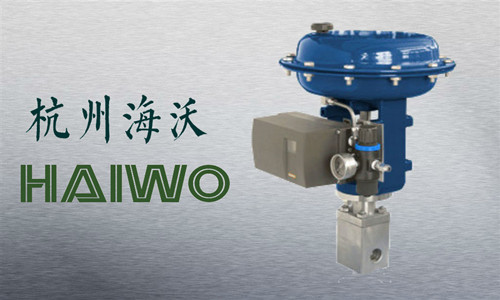

◆氣動薄膜小流量調節閥 概述：
氣動薄膜小流量調節閥，由氣動薄膜多彈簧執行構和小流量閥組成。適用于較小流量的調節，具有結構緊湊，體積小，重量輕，安裝維護方便的特點。氣動薄膜小流量調節閥是一種控制微小流量的特殊調節閥，廣泛應用于實驗室的實驗裝置上，或批量生產的工業裝置上，控制化學物品，燃料，香料或其它添加劑。
◆氣動薄膜小流量調節閥 閥本體參數：
|
型式
|
直通鍛造閥
|
|
公稱通徑
|
G1/2"、G3/4"
|
|
公稱壓力
|
PN1.6、4.0、6.4MPa
|
|
材料
|
鍛不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）等
|
|
上閥蓋
|
普通型：-40～+230℃、散熱型：+230～+450℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
|
◆氣動薄膜小流量調節閥 閥內組件：
|
閥芯型式
|
單座柱塞型閥芯
|
|
流量特性
|
線性特性
|
|
材料
|
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
◆氣動薄膜小流量調節閥 執行機構選型：
|
■執行機構 |
|
閥芯型式
|
單座柱塞型閥芯
|
|
流量特性
|
線性特性
|
|
材料
|
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
|
型式
|
ZHA/B多彈簧簿膜執行機構
|
|
型號
|
ZHA/B-11
|
|
有效面積cm2
|
200
|
|
行程mm
|
10
|
|
彈簧范圍Kpa
|
20～100（標準）、40-200、80-240、20-60、60-100
|
|
膜片材料
|
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
|
|
供氣壓力
|
140～400KPa
|
|
氣源接口
|
RC1/4"
|
|
環境溫度
|
-30～+70℃
|
|
◆氣動薄膜小流量調節閥 執行機構作用方式： 氣關式(B) — 失氣時閥位開(FO)；氣開式(K) — 失氣時閥位關(FC) |
◆氣動薄膜小流量調節閥 附件選擇：
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
◆氣動薄膜小流量調節閥 執行機構性能： |
|
項 目
|
指標值
|
|
基本誤差%（帶定位器）
|
±1.0
|
|
回 差%（帶定位器）
|
≤1.0
|
|
泄 露 量 l/h
|
0.01%×閥額定容量
|
|
可調范圍 R
|
30：1
|
|
◆氣動薄膜小流量調節閥 額定Kv值及允許壓差： |
|
公稱通徑DN(mm)
|
G1/2"、G3/4"
|
||||||||
|
閥座直徑dN(mm)
|
2
|
2.5
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
額定行程L (mm)
|
10
|
||||||||
|
額定流量系數Kv
|
0.04
|
0.06
|
0.08
|
0.12
|
0.2
|
0.32
|
0.5
|
0.8
|
1
|
|
允許壓差 (MPa)
|
6.4
|
5.6
|
4.6
|
||||||
注：允許壓差確定依據：1）標準彈簧； 閥關閉P2=0； 2）流向為底進高出。
|
