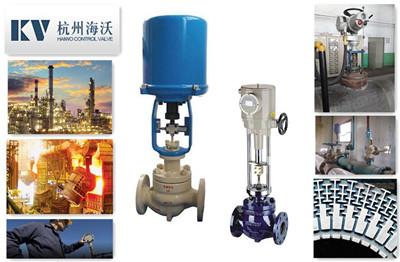

◆電動頂部導向單座調節閥

      電動頂部導向單座調節閥閥芯采用上導向結構，閥體結構緊湊，流體通道呈S型，具有壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。電動頂部導向單座調節閥泄漏量符合ANSI B16.104標準。電動頂部導向單座調節閥配用電子式或者智能型電動執行機構，其結構緊湊，輸出力大。
      電動頂部導向單座調節閥更適用于要求可靠性及關閉性能高的高溫、低溫及低壓差場合。
      產品符合GB/T4213-2008標準



◆電動頂部導向單座調節閥 選型
公稱通徑：DN32、40、50、65、80、100、125、150、200、250mm
公稱壓力：ANSI 125、150、300、600
               JIS 10、16、20、30、40K
               PN1.6、4.0、6.4MPa
閥體類型：直通式、角式
閥蓋形式：標準型、散熱型、低溫型、波紋管式
連接方式：法蘭 FF、RF、RJ、TG、MFM
               焊接 SW（40～50mm）；BW（65～200mm）

流量特性：等百分比、線性
泄漏等級：硬密封（ASME B16.104 IV）
               軟密封（ASME B16.104 Ⅵ）
使用溫度：標準型 -17~+230℃
               伸長I型(EI) -45~-17℃、+230~+566℃
               伸長II型(EII) -100~-45℃
               伸長III型(EIII) -196~-100℃

執行機構：氣動薄膜式執行機構-點擊下載

               電動執行機構 -點擊下載

詳細資料：PDF文檔-點擊下載
