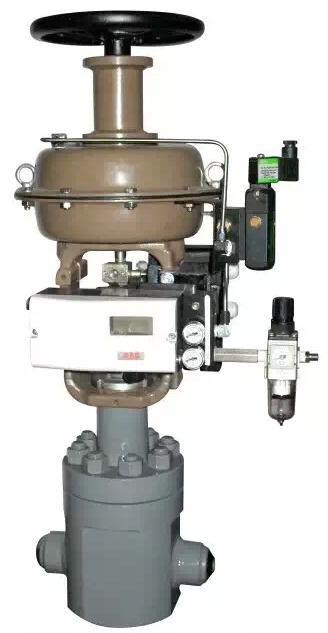

◆高壓籠式調節閥
      高壓籠式調節閥是一種壓力平衡式籠式單座調節閥。閥體結構緊湊，流體通道呈S型，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。調節閥泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。
      產品符合GB/T4213-2008標準

◆高壓籠式調節閥 選型
公稱通徑：DN40、50、65、80、100、125、150、200、250、300、350、400mm
公稱壓力：ANSI Class 900、1500、2500
               JIS 63K
               PN15.0、26.0、42.0MPa
閥體類型：直通式、角式
閥蓋形式：標準型、散熱型
連接方式：法蘭 RF、RJ
               焊接 SW（25～80mm）；BW（80mm）
流量特性：等百分比、線性
泄漏等級：硬密封（ANSI B16.104 III）
使用溫度：標準型 -5~+230℃
               伸長I型(EI)  +230~+566℃

執行機構：氣動薄膜式執行機構-點擊下載

               電動執行機構 -點擊下載

詳細資料：PDF文檔-點擊下載



◆高壓籠式調節閥 附件
   閥門定位器、空氣過濾減壓器、電磁閥、保位閥、行程開關、閥位傳送器、手輪機構等
