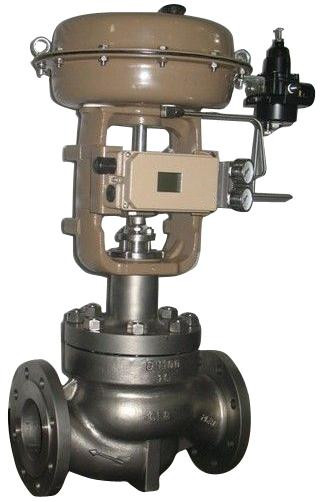

◆先導式平衡籠式調節閥
      先導式平衡籠式調節閥是一種改進型壓力平衡式的調節閥，介質自上而下流動。該閥在普通籠式調節閥基礎上新增了先導閥芯來實現小開度調節，使得閥門整體調節能力得到提高。閥體結構緊湊，流體通道呈S型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。先導式調節閥密封效果好，切斷能力強，對操作要求低，可作放空切斷閥使用。調節閥泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。
      調節閥適用于控制各種高溫的高壓流體。
      產品符合GB/T4213-2008標準

◆先導式平衡籠式調節閥 選型
公稱通徑：DN40、50、65、80、100、125、150、200、250、300mm
公稱壓力：ANSI 125、150、300、600
               JIS 10、16、20、30、40K
               PN1.6、4.0、6.4MPa
閥體類型：直通式、角式
閥蓋形式：標準型、散熱型、低溫型、波紋管式
連接方式：法蘭 FF、RF、RJ、TG、MFM
               焊接 SW（40～50mm）；BW（65～200mm）
流量特性：等百分比、線性
泄漏等級：硬密封（ASME B16.104 III）
使用溫度：標準型 -17~+230℃
               伸長I型(EI) -45~-17℃、+230~+566℃
               伸長II型(EII) -100~-45℃
               伸長III型(EIII) -196~-100℃

執行機構：氣動薄膜式執行機構-點擊下載

               電動執行機構 -點擊下載



詳細資料：PDF文檔-點擊下載



◆先導式平衡籠式調節閥 附件
    閥門定位器、空氣過濾減壓器、電磁閥、保位閥、行程開關、閥位傳送器、手輪機構等
