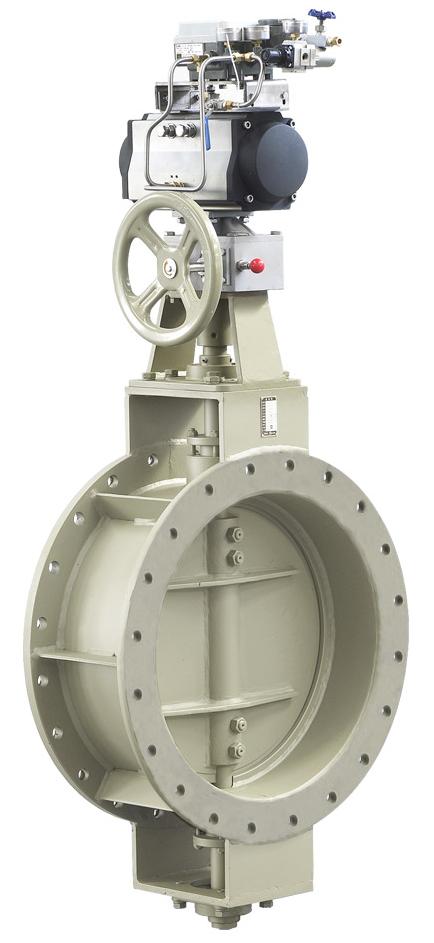

◆低負載蝶閥 概述
      低負載蝶閥采用中線結構的金屬端面密封設計，按結構分為開放型和后座型，開放型為無閥座結構，因此泄漏量較大，后座型是在開放型基礎上增加了閥座，改善了泄漏等級。該系列蝶閥結構簡單，重量輕，制造工藝成熟，維修方便，適用于低壓工況的流量、壓力控制，同時能夠使用于很高溫度的流體；在鋼鐵、建材、石化、電站等工業部門有著廣泛的使用。
◆低負載蝶閥 選型
公稱通徑：DN80~3000mm
公稱壓力：ANSI 150Lb
               PN0.6、1.0MPa
閥體類型：直通式
閥蓋形式：標準一體式
連接方式：法蘭式、對夾式
流量特性：近似等百分比
泄漏等級：ASME B16.104 II
使用溫度：標準型 -196~~+566℃
   閥結構：中線結構、金屬端面閥座（后座式）

執行機構：氣動單作用執行機構、氣動雙作用執行機構、電動執行器



詳細資料：PDF文檔下載

◆低負載蝶閥 附件

   閥門定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
