◆自力式閥前壓力調節閥 概述：PDF文檔-點擊下載

      自力式閥前壓力調節閥(簡稱泄壓閥)無需外加能源，利用被控介質自身能量作為動力源。引入執行機構控制閥芯位置來改變流通面積，改變流量，從而使閥前壓力穩定到給定值，具有動作靈敏，壓力波動小等特點。

      自力式閥前壓力調節閥為泄壓用閥前壓力調節型（K型），壓力范圍15~3000Kpa，配用不同的檢測執行機構，廣泛應用于蒸 汽、各種氣體及液體減壓穩壓的自動控制。

◆自力式閥前壓力調節閥 參數說明：

閥內件特點：1、內置波紋管，具有壓力平衡結構，靈敏度高
                  2、結構緊湊，性能可靠，免于維護
                  3、采用標準模塊化設計
  閥體類型：  直通式
  閥蓋形式：  標準型 散熱型
  流量特性：  快開
  口徑范圍：  DN15-300(1/2”-12”)
  壓力等級：  PN1.6、2.5、4.0、6.4Mpa（ANSI 150、300LB）
  泄漏等級：  ASME B16.104 VI（軟密封）
                   ASME B16.104 Ⅳ（硬密封）
管道連接方式：法蘭式、焊接式、螺紋式
   設定值偏差：±8%
適用溫度范圍：-30° ～ 350°

執行機構類型：薄膜式執行機構（自力式）
                     活塞式執行機構（自力式）
                     波紋管式執行機構（自力式）

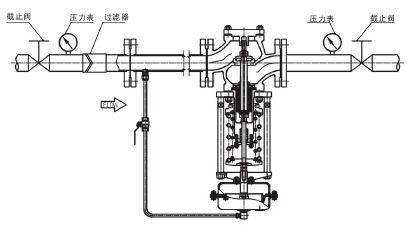

◆自力式閥前壓力調節閥 安裝方位及管道附件說明：

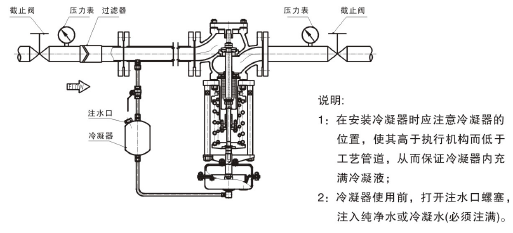

a、調節蒸汽，閥前壓力調節型（應安裝冷凝器，建議安裝過濾器）



b、調節氣體，閥前壓力調節型（冷凝器可不安裝）



c、調節液體，閥前壓力調節型（對于非清潔液體，建議安裝過濾器）



杭州海沃相關產品
自力式閥后壓力調節閥	自力式閥前壓力調節閥
指揮器操作型自力式壓力調節閥	自力式微壓調節閥
自力式差壓調節閥	自力式氧氣專用減壓閥
天然氣調壓閥	超壓切斷功能調壓閥
重油系統專用自力式調壓閥	導熱油系統專用泄壓閥
蒸汽系統自力式調壓閥	氮封裝置
供氮閥	泄氮閥
選型計算請?jiān)斣兒贾莺Ｎ止こ處?/span>--0571-63500669 1、提供參數如下： 2、介質名稱、介質實際溫度； 3、閥前壓力及波動范圍；（控制閥前泄壓型時請?zhí)峁┰O(shè)定值） 4、閥后設定壓力；（控制閥后端壓力時提供） 5、每小時最大、正常、最小流量
