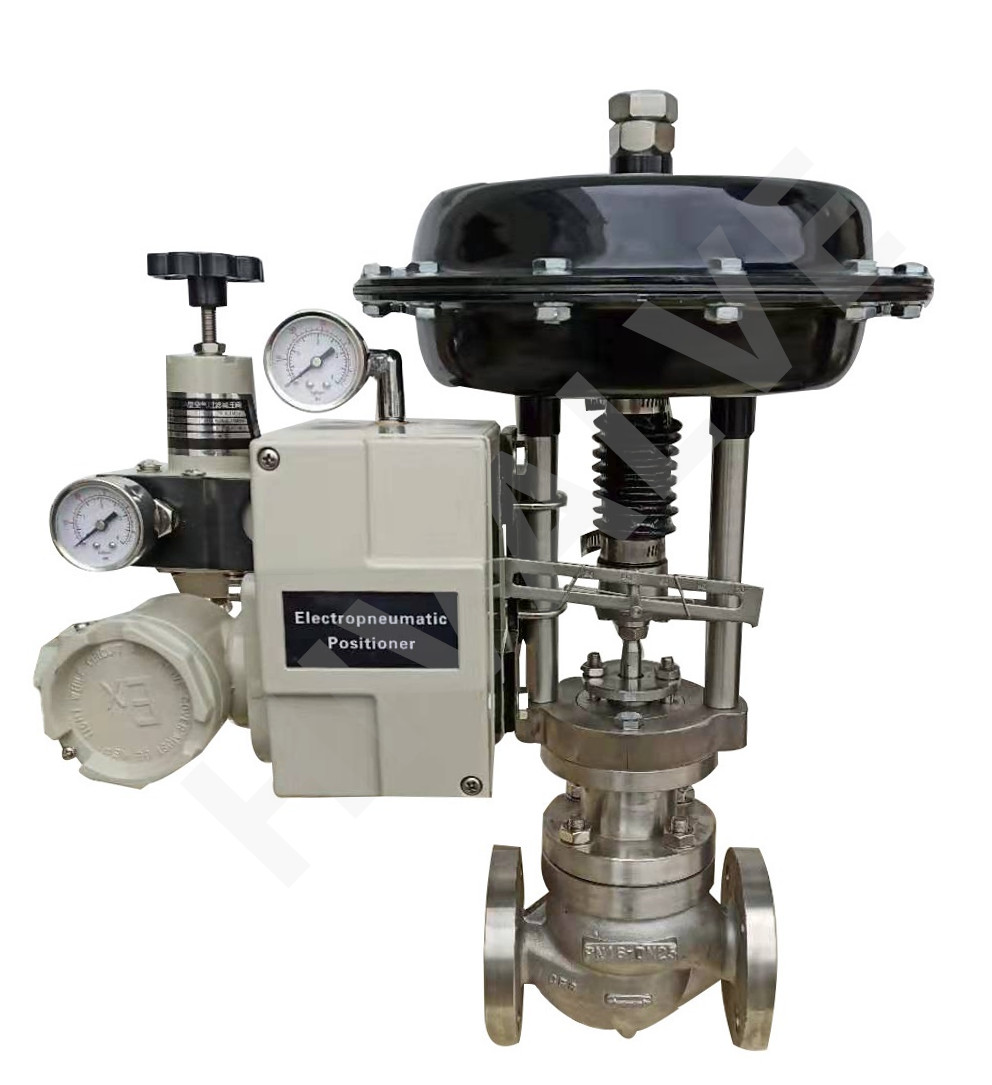

◆精小型套筒調節閥 概述
      氣動薄膜套筒調節閥/電子式電動套筒調節閥，由套筒閥體與氣動、電子式或電動執行機構組成。
      精小型套筒調節閥流體通道呈S流線型、壓降損失小，允許壓差大，噪音小，流通能力大。精小型套筒調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。
      特別適用于流量大，壓差大，泄漏量要求不高的場合。


 * 采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
 * 套筒互換性強，拆裝方便，容易維修。
 * 全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，軟密封結構閥芯達到VI級泄漏標準。
 * 執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
 * MV型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
 * MJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
 * 若閥門可能產生閃蒸，建議選用縮腔型，閥芯及閥座堆焊硬質合金。

◆精小型套筒調節閥 選型
公稱通徑：DN15、20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力：PN1.6、4.0、6.4、10.0MPa
閥體類型：直通式、角式
閥蓋形式：標準型、散熱型、低溫型、波紋管式、夾套保溫型
連接方式：法蘭 FF、RF、RJ、TG、MFM
               焊接 SW（40～50mm）；BW（65～200mm）
流量特性：等百分比、線性
泄漏等級：硬密封（ASME B16.104 IV）
               軟密封（ASME B16.104 Ⅵ）
使用溫度：常溫型 -20~+250℃
               散熱型 -40~+450℃
               高溫型 +450~+560℃
               低溫型 -196~-60℃

執行機構：氣動薄膜式執行機構、氣動活塞式執行機構、電動執行機構

詳細資料：PDF文檔下載

◆精小型套筒調節閥 附件

   電氣閥門定位器、空氣過濾減壓器、電磁閥、保位閥、行程開關、閥位傳送器、手輪機構等
