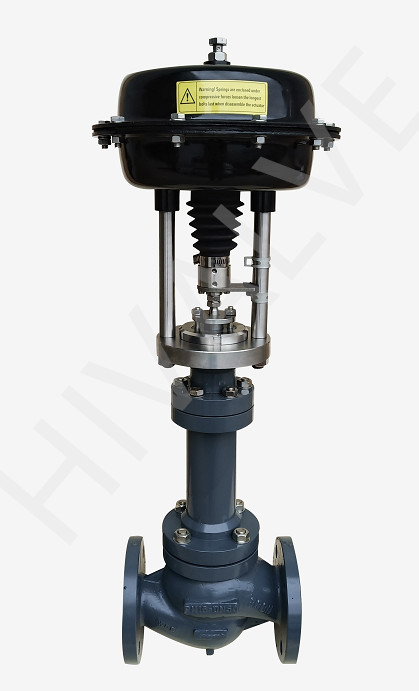

◆精小型波紋管密封調節閥 概述

      波紋管密封單座調節閥閥芯采用上導結構，閥體結構緊湊，流體通道呈S型，具有壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。調節閥泄漏量符合ANSI B16.104標準。其上閥蓋采用波紋管密封結構，適用于極毒、易燃易爆易揮發和稀有貴重金屬介質的。另外該閥也可用在真空的場合。 調節閥泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
      產品符合GB/T4213-2008標準。

◆精小型波紋管密封調節閥 選型
公稱通徑：DN25、32、40、50、65、80、100、125、150、200mm
公稱壓力：PN1.6、4.0、6.4、10.0MPa
閥體類型：直通式
閥蓋形式：標準型、散熱型、低溫型、波紋管式、夾套保溫型
連接方式：法蘭 FF、RF、RJ、TG、MFM
               焊接 SW（40～50mm）；BW（65～200mm）
流量特性：等百分比、線性
泄漏等級：硬密封（ASME B16.104 III）
使用溫度：常溫型 -20~+250℃
               散熱型 -40~+450℃
               高溫型 +450~+560℃
               低溫型 -196~-60℃

執行機構：氣動薄膜式執行機構、氣動活塞式執行機構、電動執行機構

詳細資料：PDF文檔下載

◆◆精小型波紋管密封調節閥 附件

   電氣閥門定位器、空氣過濾減壓器、電磁閥、保位閥、行程開關、閥位傳送器、手輪機構等
