◆自力式閥后壓力調節閥 概述：PDF文檔-點擊下載

      自力式閥后壓力調節閥(簡稱調壓閥)無需外加能源，利用被控介質自身能量作為動力源。引入執行機構控制閥芯位置來改變流通面積，改變流量，從而使閥后壓力穩定到給定值，具有動作靈敏，壓力波動小等特點。

      自力式閥后壓力調節閥為減壓用閥后壓力調節型（B型），壓力分段范圍15~3000Kpa，配用不同的檢測執行機構，廣泛應用于蒸汽、各種氣體及液體減壓穩壓的自動控制。

◆自力式閥后壓力調節閥 參數說明：

閥內件特點：1、內置波紋管，具有壓力平衡結構，靈敏度高
                   2、結構緊湊，性能可靠，免于維護
                   3、采用標準模塊化設計
  閥體類型：  直通式
  閥蓋形式：  標準型 散熱型
  流量特性：  快開
  口徑范圍：  DN15-300(1/2”-12”)
  壓力等級：  PN1.6、2.5、4.0、6.4Mpa（ANSI 150、300LB）
  泄漏等級：  ASME B16.104 VI（軟密封）
                    ASME B16.104 Ⅳ（硬密封）
管道連接方式：法蘭式、焊接式、螺紋式
   設定值偏差：±8%
適用溫度范圍：-30° ～ 350°

執行機構類型：薄膜式執行機構（自力式）
                     活塞式執行機構（自力式）
                     波紋管式執行機構（自力式）



◆自力式閥后壓力調節閥 安裝方位及管道附件說明：


 a、調節蒸汽，閥后壓力調節型（應安裝冷凝器，建議安裝過濾器）





說明：

      1、在安裝冷凝器時應注意冷凝器的位置，使其高于執行機構而低于工藝管道，從而保證冷凝器內充滿冷凝液；

      2、冷凝器使用前，打開注水口螺塞，注入純凈水或冷凝水（必須注滿）。

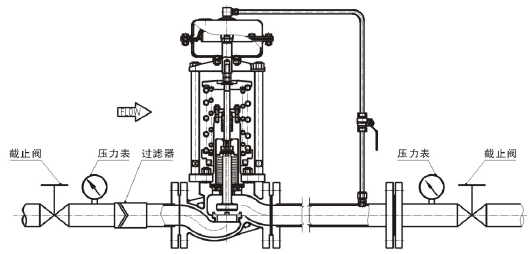

  b、調節氣體，閥后壓力調節型（冷凝器可不安裝）

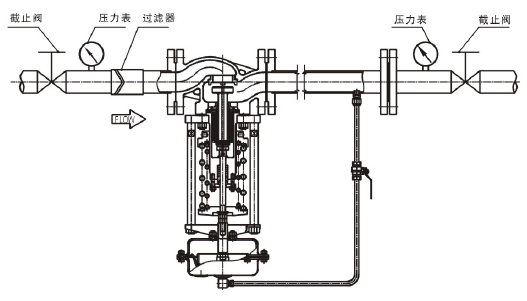

 c、調節液體，閥后壓力調節型（對于非清潔液體，建議安裝過濾器）
