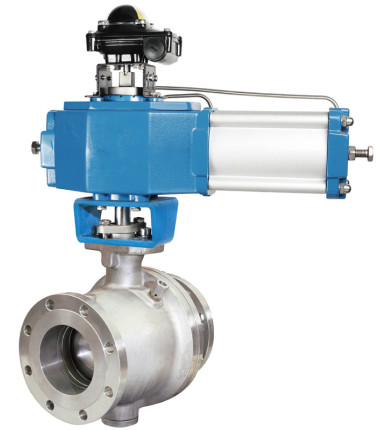

◆固定切斷球閥 概述
      適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所有固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑管道場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球表面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好，耐腐蝕，適應范圍廣。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部設有調整片，保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔徑與管線內徑一致，以便管線清掃。

◆固定切斷球閥 選型
公稱通徑：DN25、32、40、50、65、80、100、125、150、200、250、300mm
公稱壓力：ANSI 125、150、300、600、900、1500、2500
               PN1.6、4.0、6.4、10.0、15.0、25.0、32.0、42.0MPa
閥體類型：直通式
閥蓋形式：標準一體式
連接方式：法蘭、對焊
流量特性：快開
泄漏等級：硬密封（ASME B16.104 IV）
               軟密封（ASME B16.104 Ⅵ）
使用溫度：標準型 -20~+150℃
               伸長I型(EI) -45~-17℃、+230~+566℃
               伸長II型(EII) -100~-45℃
               伸長III型(EIII) -196~-100℃
   閥結構：防靜電設計；安全的防火結構設計(可選)、緊急注脂密封(可選)、雙阻斷及泄放功能(可選)
               閥門中腔自動泄壓功能(可選)、

執行機構：氣動單作用執行機構、氣動雙作用執行機構、電動執行器

詳細資料：PDF文檔下載

◆固定切斷球閥 附件

   電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
