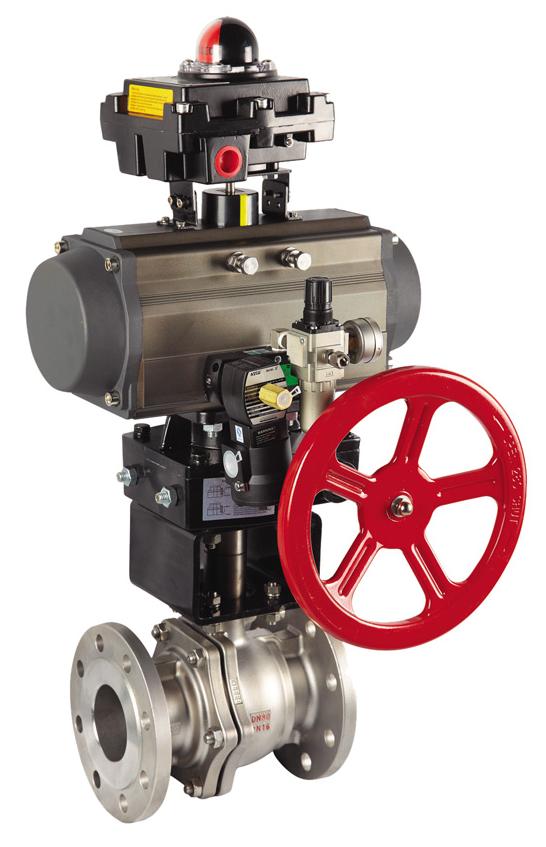

◆浮動O型切斷球閥 概述
      浮動球閥結構簡單，閥座采用繞性的唇緣結構，球體為浮動結構，具有磨損補償和中腔自動泄壓作用；依靠介質作用在球體上的單向力，使球體向一側的閥座靠攏；通過擠壓閥座實現密封功能，因而密封可靠，壽命長。主要應用于低壓的切斷場合。該系列閥門是作為管道開關使用的理想產品，它具有結構緊湊、重量輕、流通能力高、切斷性能強、使用壽命長等特點。是目前蒸汽、烴類、腐蝕性介質等工況的最佳選擇。特別是在化工、空分、供水系統該系列閥門均有上佳的表現，是客戶理想的選擇。

◆浮動O型切斷球閥 選型
公稱通徑：DN15、20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力：ANSI 125、150、300
               JIS 10、16、20、30、40K
               PN1.6、4.0、6.4MPa
閥體類型：直通式
閥蓋形式：標準一體式
連接方式：法蘭式、螺紋式、焊接式 、卡箍式、絲扣
流量特性：快開
泄漏等級：硬密封（ASME B16.104 IV）
               軟密封（ASME B16.104 Ⅵ）
使用溫度：標準型 -20~+150℃
               伸長I型(EI) -45~-17℃、+230~+566℃
               伸長II型(EII) -100~-45℃
               伸長III型(EIII) -196~-100℃
   閥結構：防靜電設計；安全的防火結構設計(可選)、雙阻斷及泄放功能(可選)

執行機構：氣動單作用執行機構、氣動雙作用執行機構、電動執行器、



詳細資料：PDF文檔下載

◆浮動O型切斷球閥 附件

   電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
