◆氣動減壓站 概述

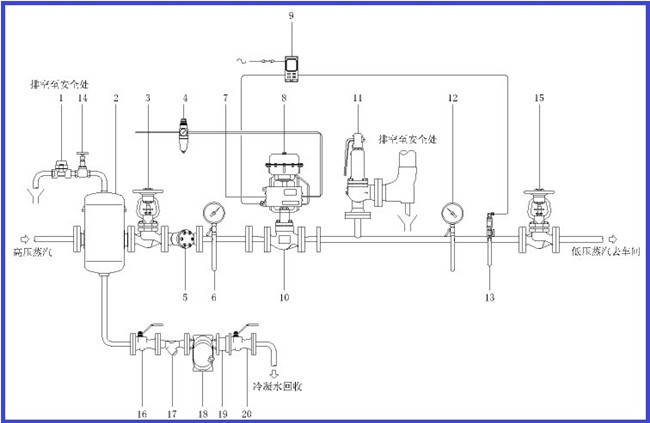

氣動減壓站配置

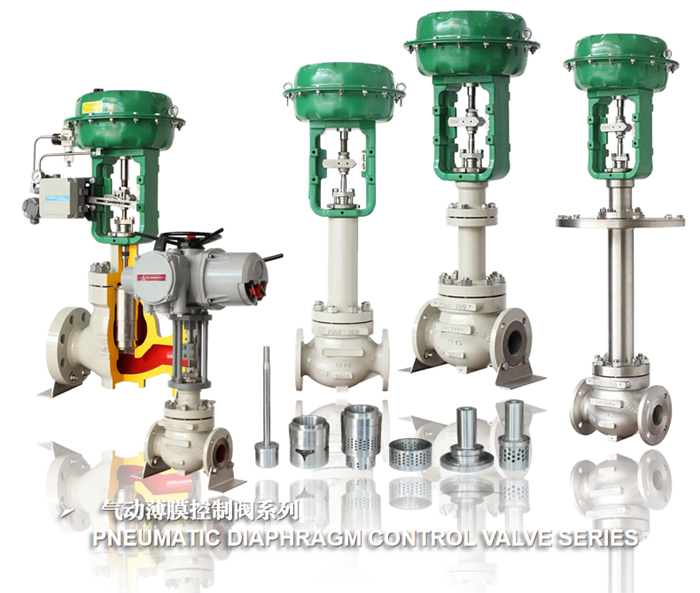

      壓力變送器根據測定的壓力反饋4-20mA.DC電流信號，在控制臺中與設定值比較，當兩者之差達到一定數值后，控制臺向氣動薄膜控制閥發出調節信號。而氣動薄膜控制閥的執行機構按此信號，使閥桿帶動閥芯產生位移，改變通過調節閥的流量， 直到測試點壓力達到要求.從而達到自動控制壓力的目的.



部件描述

序號           部件                                 功能
1            排空氣閥             在起機時排除汽水分離器中的空氣
2          汽水分離器            保護系統不受濕蒸汽影響
3              切斷閥              切斷減壓閥的蒸汽供應
4          空氣調節器            調節供給閥門定位器的壓縮空氣壓力
5              過濾器              保護減壓閥不受管道雜質損壞
6              壓力表              監測上游供給蒸汽壓力
7        電氣閥門定位器        根據負荷調節閥門開度
8           氣動執行器           驅動控制閥
9           智能控制器           調節控制閥的開度
10            控制閥              根據下游壓力調節蒸汽流量
11            安全閥              保護下游設備，避免超壓
12            壓力表              監測下游設定壓力
13         壓力感應器           將壓力信號轉變?yōu)殡娏餍盘?hào)至控制器
14            切斷閥              維修時切斷排空氣閥與管道的連接
15            切斷閥              在無負荷時設定減壓后的壓力
16 - 20 汽水分離器疏水閥組
