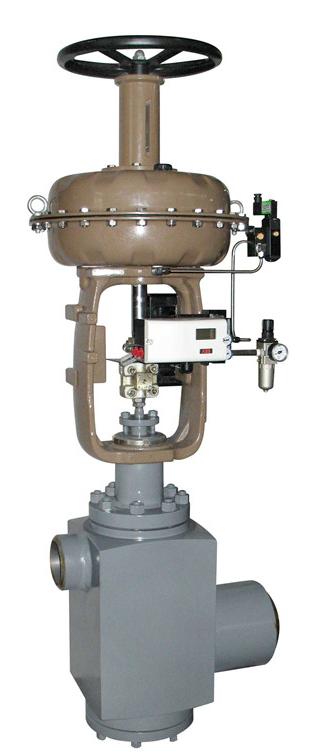

◆高壓旁路調節閥  概述
      高壓旁路調節閥是一種結構特殊的高壓差調節閥，該調節閥兼有氣動調節閥，減壓旁路閥和安全閥的作用�？蓪�(shí)現快速自動跟蹤超壓保護，省去鍋爐安全閥。
      該閥能在6秒內實現快速啟動，電動執行機構的控制系統通過調節蒸汽壓力以適應機組不同工況的參數啟停和運行；機組甩負荷后鍋爐可以不立即熄火，等事故排除后，幾分鐘內即可重新投入運行，既減少鍋爐的啟停次數，又減少了對汽輪機的熱沖擊。減溫水的調節與高壓旁路快速聯動，能大幅降溫降壓，減少電廠龐大的減溫減壓系統及設備，所以該閥是大容量單元再熱機組旁路系統的重要調節閥之一。

◆高壓旁路調節閥 選型
閥內件特點：多層多孔式套筒
                  平衡式內件結構
  公稱通徑： 入口DN125 (5”)
                  出口DN300(12”)
  公稱壓力：ANSI Class 900、1500、2500
                 JIS 63K
                 PN15.0、26.0、32.0MPa
  閥體類型：Z型
  閥蓋形式：標準型、散熱型
  連接方式：焊接 BW
  流量特性：等百分比
  泄漏等級：硬密封（ASME B16.104 V）
  使用溫度：標準型 -5~+230℃
                 伸長I型(EI) +230~+566℃

執行機構：氣動薄膜式執行機構-點擊下載

               電動執行機構 -點擊下載



詳細資料：PDF文檔下載

◆高壓旁路調節閥 附件
  閥門定位器、空氣過濾減壓器、電磁閥、保位閥、行程開關、閥位傳送器、手輪機構等
