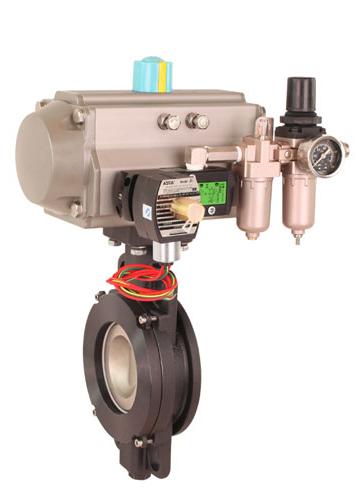

◆高性能蝶閥 概述
      高性能蝶閥采用雙偏心結構設計。閥軸雙偏離閥體結構中心，同時結合閥板圓弧密封面設計，使閥板在打開時迅速脫離密封座，以減小密封面的摩擦力，閥板在關閉時具有良好的密封性能。中心自定位密封閥座結構設計結合獨特的閥座補償密封設計，使閥座密封得到有效補償?shù)耐瑫r減少開啟、關閉時的摩擦力，大大減小閥門的操作力，有效提高了蝶閥的控制精確度。該系列蝶閥密封性能穩定可靠，使用壽命長。主要用于蒸汽、合成氨、高中壓凝結水、空分、煤氣等石化、煉油、電力、冶金、造紙等行業流體介質的調節和切斷使用。



◆高性能蝶閥 選型
公稱通徑：DN50~1200mm
公稱壓力：ANSI 150、300Lb
               PN1.0、1.6、4.0MPa
閥體類型：直通式
閥蓋形式：標準一體式
連接方式：法蘭式、對夾式
流量特性：近似等百分比
泄漏等級：ASME B16.104 IV 金屬閥座
               ASME B16.104 Ⅵ 標準型閥座
使用溫度：標準型 -20~~+566℃
   閥結構：雙偏心結構、補償式密封閥座 、板圓弧面密封

執行機構：氣動單作用執行機構、氣動雙作用執行機構、電動執行機構



詳細資料：PDF文檔下載

◆高性能蝶閥 附件

   閥門定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
