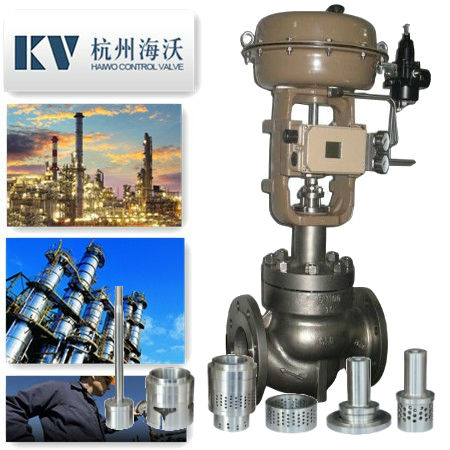

◆HSC氣動薄膜籠式單座調節閥
      籠式單座調節閥閥體結構緊湊，流體通道呈S型，具有壓降損失小，流量大，可調范圍廣。閥芯部分導向面積大，抗振性能強。籠式單座調節閥泄漏量符合ANSI B16.104標準。籠式單座調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
      籠式單座調節閥適用于高壓差易產生閃蒸的場合，是一種高性能調節閥，堅固的套筒保護閥體不受閃蒸和空化的破壞。

      產品符合GB/T4213-2008標準

◆HSC氣動薄膜籠式單座調節閥 選型
公稱通徑：DN40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600
               JIS 10、16、20、30、40K
               PN1.6、4.0、6.4MPa
閥體類型：直通式、角式
閥蓋形式：標準型、散熱型、低溫型、波紋管式
連接方式：法蘭 FF、RF、RJ、TG、MFM
               焊接 SW（40～50mm）；BW（65～200mm）
流量特性：等百分比、線性
泄漏等級：硬密封（ASME B16.104 IV）
使用溫度：標準型 -17~+230℃
               伸長I型(EI) -45~-17℃、+230~+566℃
               伸長II型(EII) -100~-45℃
               伸長III型(EIII) -196~-100℃

執行機構：氣動薄膜式執行機構-點擊下載

               電動執行機構 -點擊下載

詳細資料：PDF文檔-點擊下載



◆HSC氣動薄膜籠式單座調節閥 附件
    閥門定位器、空氣過濾減壓器、電磁閥、保位閥、行程開關、閥位傳送器、手輪機構等
