氣動流量調節閥于管道上的安裝：

一、氣動流量調節閥安裝位置不好出現的問題：
　　
　　a、氣動流量調節閥安裝位置若不好，就不易接近，將使：
　　
　�。�1）操作不便；（2）維修不便；（3）操作及維修費用會增加；（4）調節閥的安裝不美觀。
　　
　　b、調節閥距其他障礙物的坐標位置考慮：
　　

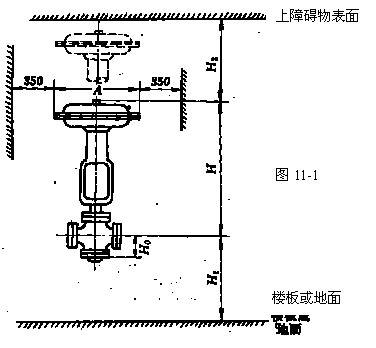

　　如圖11-1，如果頂部組件需拆卸，閥門的上方應留有足夠的空隙H2；
　　
　　如果需要拆卸閥門附件，如手輪、閥門定位器等，閥門的側面應留有足夠的空隙；
　　
　　如果要拆卸閥體底端細栓，閥體距地面應留有足夠的空隙H1。

      c、氣動流量調節閥在管道上的安裝角度：

　　對于球閥和所有的直行程類調節閥，都要盡可能按垂直位置安裝，也就是說，執行機構應該裝在氣動薄膜調節閥的上方，因為這樣的位置上閥蓋連接件的彎曲位移和受到的應力最小，導向件的變形量最小。
　　
　　最好是按1方位正立、垂直安裝在水平管道上，執行機構位于閥體上方。其他方位應盡量避免。
　　
　　其他方位與1方位比較，有如下缺點：
　　
　　（1）由于滑動零件的不平衡力，會加速磨損或增加滯后。
　　
　�。�2）泄漏量不易保證。
　　
　�。�3）維修麻煩。
　　
　　（4）執行機構必須加支撐，固定牢固。
　　
　　（5）不能通過底塞排放臟物。
　　
　　當受現場條件限制，無法在1方位安裝時，可采用2方位，其次采用3方位，再其次采用4方位，不能在5方位安裝。
　　
　　                                                     圖11-2

二、按圖11-2所示，比較氣動流量調節閥安裝位置①和⑤；若只能按水平位置安裝、應采取的措施：
　　
　�、偈亲罴寻惭b位置，即垂直安裝。⑤是最差位置，要盡量避免。
　　

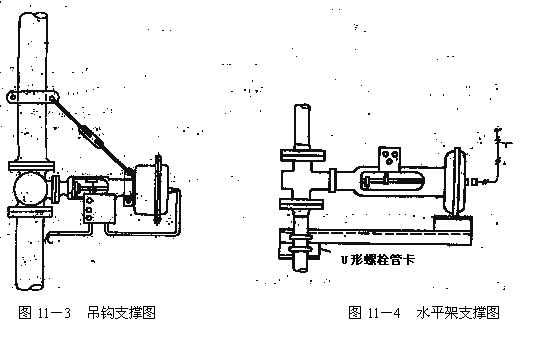

　　如果管道是垂直的，調節閥非水平安裝不可，則要用吊鉤或拉條把執行機構支撐在管道上（圖11-3）；或者用U形螺栓管卡和支板把調節閥支承起來（圖11-4）。這樣就可以消除熱膨脹的影響。但是，這種安裝還是有一定危險的，特別是在工作條件惡劣的情況下。安裝過程中一定要把氣動流量調節閥緊固在管道上，使閥門和管道連同執行機構都支撐在同一鋼架上，這樣安裝的閥門應力最小。不管采用哪一種固定或支承形式，都要考慮到熱應力和振動的影響。

三、見氣動流量調節閥安裝位置比較圖（圖11－2），為什么不允許將直行程調節閥按位置③和④安裝：
　　
　　直行程閥門的執行機構如果裝在填料函的下面，就可能出現介質漏入執行機構的問題。如果調節閥裝在室外，受雨水和冰雪的作用將導致故障。
　　
四、旋轉式閥門的理想安裝位置：
　　
　　安裝旋轉式閥門時，閥桿水平安裝是理想的位置，這樣可以防止管道低處的沉積物進入軸承。由于閥門關閉時流體中的固體顆粒沉積下來，因此，球閥和蝶閥的打開方向要有利于排開這些固體，也就是說，蝶閥的閥板和球芯轉動時應該從底部向上轉動（圖11-5）。旋轉式閥門同樣要裝在有空間位置和維修方便的位置。

五、調節閥的入口和出口裝反，是否影響使用？
    一般蝶閥的結構是對稱的，不分入口和出口，所以不存在裝反的問題。其他結構的調節閥，入口和出口裝反了，則會影響調節閥的流量特性，引起流通能力的改變，有時還容易使盤根處泄漏。對于單座調節閥，裝反會使不平衡力改變方向，甚至影響調節閥的穩定性。在高壓調節閥中，流向選擇不當，還會影響使用壽命。
